钢厂喷煤电气控制系统

      本项目为国际项目（越南钢厂），具体描述如下：

一、    喷碳罐加料工作

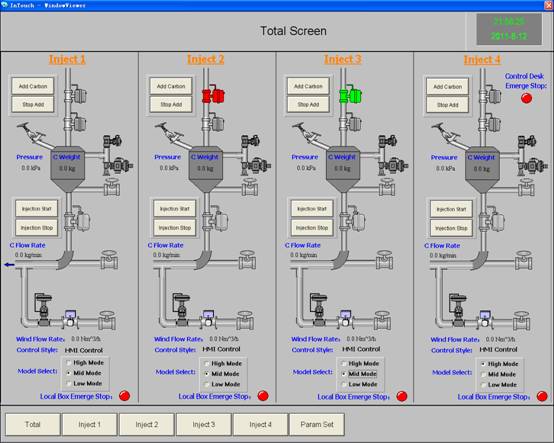

      1．加料开始：（启动条件：远控在上位机画面上点击相应按钮，就地时点击就地箱按钮）

      （1）    放气阀开启，待喷碳罐内压力降为100KPa后，打开排空阀，待喷碳罐内压力降为 0 后（一般在压力为10KPa可认为是0，再延时3秒），再启动下列操作：

      （2）    先行开启罐封阀，待限位到位后延时3秒，再打开截料阀；

      注：在加料过程中，排空阀、放气阀均为打开状态；充气阀、流化阀、喷煤阀处于关闭状态。

      2．加料停止：（启动条件：1、就地控制时按下停止按钮；2、远控时画面上按下停止按钮；3、达到自动停止条件）

      （1）    截料阀关闭，待限位到位后延时3秒钟，进行以下操作；

      （2）    罐封阀、排空阀、放气阀关闭；

      注：当正在进行喷碳操作时，提示（正在进行喷碳操作，无法加料，请停止喷碳操作），待喷碳全过程停止后，方可进行加料操作。

      3. 自动停止：为了保证系统的安全性，在远控时，喷粉罐内料达到95%系统自动停止加料，画面上提示“罐内料满，已经自动停止加料”！

      4.充气过程

      系统不在加料程序中，一般处于充气程序。

      （1）充气阀打开，直到罐充至设定压力T。当压力低于设定压力以下50KPa（T-50KPa），充气阀自动打开，继续充至设定压力T。（注：设定压力在上位机上设定，不同的喷碳模式，压力不一样。）

二、    喷碳工作：

      喷吹控制过程（启动条件：远控在上位机画面上点击相应按钮，就地时点击就地箱按钮）

      1.喷粉工作，按以下程序进行启动：

      （1）    辅吹阀打开，流化阀打开，延时12秒，喷吹阀打开，碳枪开始喷吹；二次风阀打开，流量调节阀打开（注：流量在上位机上设定，不同的喷碳模式，流量不一样。）。

      另：现场条件不同，辅吹阀有的可能长期打开，有的根据需要打开。

      画面上需要做出 辅吹阀打开 及辅吹阀关闭 按钮，在需要进行辅吹阀开关时使用。这两个按钮只有在喷吹停止时才显示，在正  常喷吹过程中没有显示；

      （2）    PLC根据罐内压力变化确定充气阀的打开或关闭，保持罐内压力在±25KPa范围内波动。

      2.喷粉停止（启动条件：1、就地控制时按下停止按钮；2、远控时画面上按下停止按钮；3、非正常喷煤停止）

      （1）    流化阀关闭，延时3秒钟，喷煤阀关闭，二次风阀关闭，流量调节阀关闭，延时十二秒钟，辅吹阀关闭；

      3.非正常喷粉停止：

      在远控时，当喷粉罐内碳粉量少于3%满重，系统自动停止喷煤，并且在画面上提示“罐内料少，已经自动停止喷煤”。

      4.在检修模式状态，就地操作箱的转换开关转到就地模式，在就地操作箱上各个阀门动作顺序没有限制，可以任意操作任何阀门。检修模式下，操作画面显示“设备在检修模式下，请不要进行任何操作”。

三、    报警

      关于报警（系统故障），包括以下情况：

      1.控制台或者就地箱急停按钮按下；

      2.喷碳罐快空了（剩下3%）；

      3.储粉罐快空了（剩下3%）。
