高温高压控制电气控制系统

      本控制系统是专门为中科院地化所的一台加温加压设备所设计，是在原有的国外仪器设备的基础上进行改造，改造效果良好。

      本系统要求温度可以升温到2000℃，压力加到10000PSI。

      本控制系统的所有参数的设定以及实时数据的显示均在计算机上面完成。PLC则是本系统的控制核心，PLC需要与计算机、温控器、伺服控制器之间数据通讯，同时需要获取模拟量信号（压力信号、位移信号）和开关量信号（限位开关、水压信号、温控器开关量信号）。PLC与计算机之间采用RS232通讯，PLC与温控器采用RS485通讯，PLC与伺服控制器之间通过脉冲信号或者RS485通讯。

• 加压恒压控制

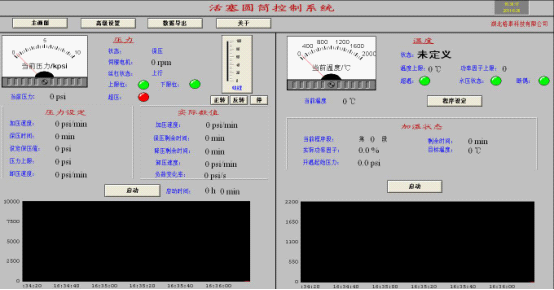

       在上位机软件中可以设定加压速度、恒定压力值、保压时间、卸压速度。首先通过手动泵将压力加到一定值后，启动本控制系统，系统按照设定的值进行加压、保压和卸压动作。同时可以在上位机软件中显示压力状态（加压、恒压、卸压）、压力实时数据、压力波形图、压力变化速度、伺服电机的转速和方向、位移等。

• 加温恒温控制

       在上位机软件中可以设定温度升降程序、功率因子、保温时间。当启动温控系统后，系统按照设定的参数进行升温、保温、降温动作。同时在计算机上面可以显示温度状态（加温、恒温、降温）、实时数值、温度波形图、程序段次、温度变化速度、该段程序预设值、输出功率百分比、运行剩余时间。

• 系统保护装置

       通过限位开关、水压开关对系统中单作用油缸和加热装置进行保护。
